Инструмент нужен для операций, а конструкция объясняет — зачем
В предыдущей статье мы разобрали измерение, раскрой, фиксацию, сварку и фурнитуру. Теперь соединяем эти операции в одно изделие и смотрим, какие узлы реально принимают нагрузку.
Тент — это система, а не кусок ткани
Издалека грузовой или каркасный тент выглядит как большое полотно. Но в работе угол принимает нагрузку, кромка взаимодействует с креплениями, материал касается каркаса, швы объединяют отдельные детали, а ремни и шнуры создают натяжение.
ПВХ-полотно защищает, но не должно работать в одиночку
Полотно формирует внешнюю оболочку: закрывает внутренний объём от осадков, ветра и загрязнений и передаёт возникающие усилия на швы, усиления и крепления. Поэтому плотность материала важна, но сама по себе не гарантирует надёжность изделия.
Сварные соединения объединяют детали в оболочку
Крупный тент обычно невозможно изготовить из одного полотна. Детали соединяют сваркой ПВХ, формируя нахлёст и герметичное соединение. Шов должен быть ровным, повторяемым и рассчитанным на конкретный материал и режим.
Углы и края требуют усиления, потому что нагрузка там выше
Растягивающее усилие редко распределяется идеально равномерно. В углах, возле люверсов, ремней, тросов и точек натяжения оно концентрируется на небольшой площади. Если оставить только основной слой ткани, разрушение может начаться локально.
Что делает усиливающая накладка
- увеличивает площадь, через которую передаётся усилие;
- поддерживает материал вокруг отверстия или крепёжного узла;
- снижает локальную концентрацию напряжений;
- помогает узлу выдерживать многократные циклы натяжения.
Фурнитура связывает мягкое полотно с жёсткой конструкцией
Люверсы, кольца, карабины, ремни, эластичные шнуры и тросы передают нагрузку от тента на каркас или основание. Поэтому крепёжный элемент нельзя рассматривать отдельно от материала вокруг него.
Хороший узел — это система: основное полотно + усиление + правильно установленная фурнитура + направление нагрузки + достаточная площадь передачи усилия.

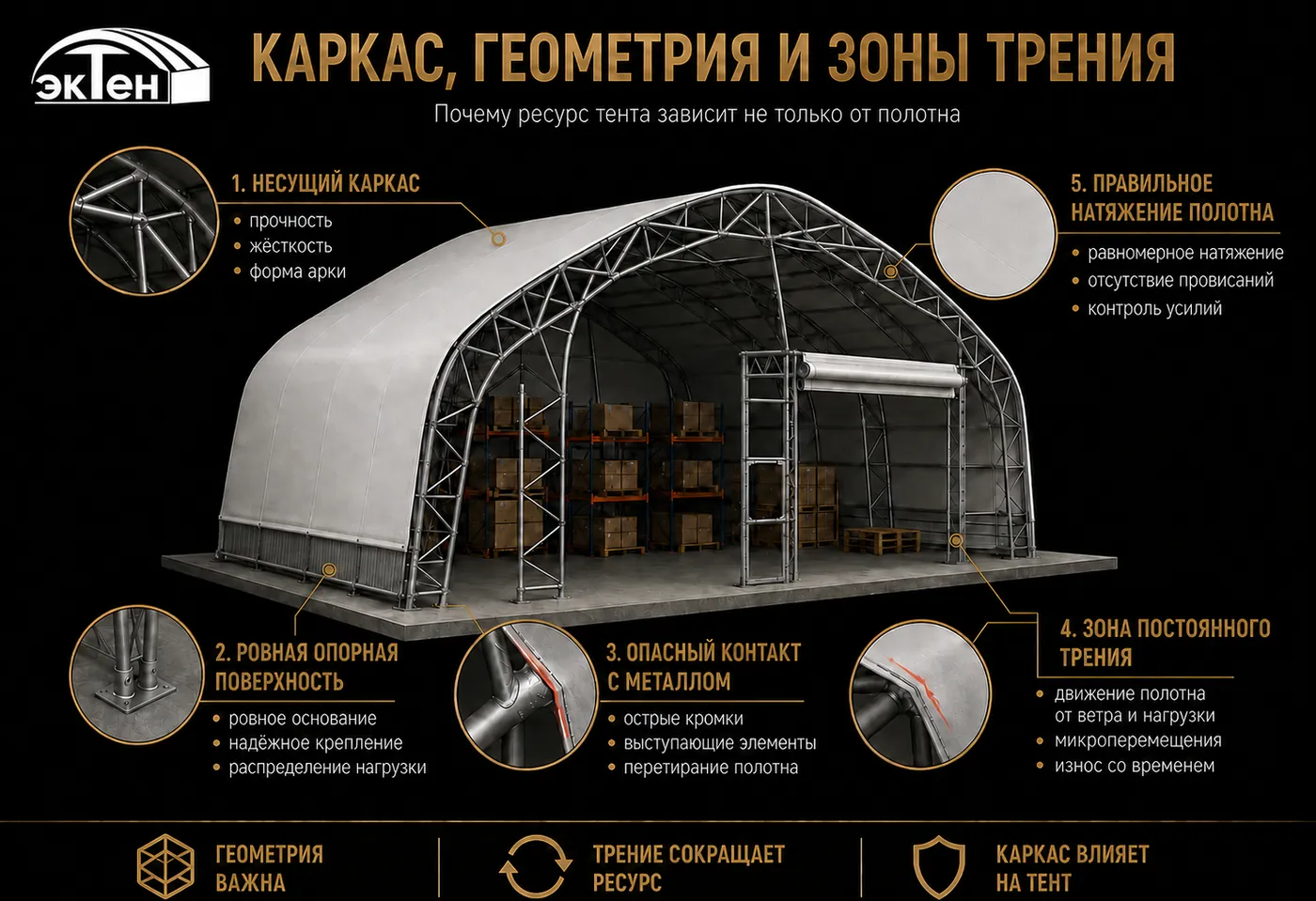

Каркас задаёт форму и одновременно создаёт зоны риска
Даже хороший материал может быстро изнашиваться, если тент неправильно натянут или постоянно трётся об выступающий элемент. Каркас должен поддерживать геометрию изделия без острых кромок и случайных точек контакта.
Недостаточное натяжение
Появляются складки и колебания полотна. При ветре материал сильнее двигается и многократно трётся о конструкцию.
Чрезмерное натяжение
Растёт постоянная нагрузка на углы, швы, кромки и крепления. Особенно критичны локальные точки, где усилие не распределено.
Тент стареет не равномерно: сначала страдают нагруженные и трущиеся зоны
В эксплуатации конструкция испытывает ветер, вибрации, перепады температуры, многократное открывание, натяжение и локальное трение. Поэтому при осмотре важно смотреть не только на середину полотна.
Куда смотреть в первую очередь
- углы и места установки люверсов;
- кромки и участки рядом с ремнями;
- пересечения и окончания сварных швов;
- места постоянного контакта с каркасом;
- зоны частого открывания, складывания и натяжения.
Как быстро оценить конструкцию тента
- Посмотрите на геометрию: нет ли явных перекосов и лишних складок.
- Проверьте сварные швы по всей длине, особенно начала, окончания и пересечения.
- Осмотрите углы и усиления: нагрузка должна распределяться на достаточную площадь.
- Проверьте люверсы, ремни, тросы и другие крепления.
- Найдите места контакта полотна с каркасом и оцените риск трения.
- Сравните симметричные узлы: сильное отличие часто указывает на ошибку сборки или эксплуатации.
Частые вопросы о конструкции тента
Из каких основных элементов состоит современный тент?
Из ПВХ-полотна, сварных соединений, усилений, кромок, креплений и фурнитуры, а также каркаса или основания, к которому тент крепится и натягивается.
Почему люверс нельзя просто поставить в один слой ткани?
В нагруженных узлах усилие концентрируется около отверстия. Усиление помогает распределить нагрузку и поддержать материал вокруг люверса.
Почему полотно протирается о каркас?
Из-за многократного относительного движения. Ветер, вибрация и открывание тента превращают небольшой контакт в тысячи циклов трения.
Теперь можно оценивать не только материал, но и готовое изделие
После понимания конструкции следующий логичный этап — научиться видеть признаки хорошего и плохого тента: состояние материала, швов, усилений, люверсов, креплений и геометрии.
